板框过滤机在内蒙古德源饮品有限责任公司投入使用现场实况

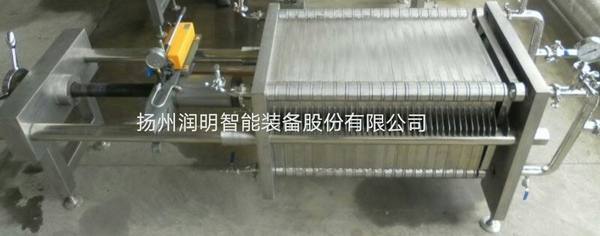

400X400板框式硅藻土过滤机属于硅藻土过滤机系列中的澄清性纸板过滤机，是扬州润明智能装备股份有限公司的传统产品，由瑞士FILTROX公司过滤技术和制造工艺而研制生产。按板框尺寸目前有发展到引进德国SEN公司(现KHS公司)1000×1000和600×600，400×400、200×200系列。其结构由机架、管路系统、过滤板组、压紧装置(有变速手轮、手动液压、全自动液压装置供用户选择)、电器、废土排放装置(可选)、硅藻土添加系统组成，其利用硅藻土和纸板配合使用作为过滤介质，可对酒、饮料、糖浆、酱油、醋、食品添加剂以及医药和化工等行业液态制品的澄清性过滤。通过该机分离的液体能使直径为1～3um的菌体及固体微粒截留，而更好地保留原液的特性，其浊度值可达0.5EBC以下，并具有结构简单，性能稳定，操作方便等特点。

技术特点：

1、从机械性能到使用性能满足现代酿造、饮料等行业的各项技术要求及质量标准。

2、本设备与液体接触的金属材料选用铬镍不锈钢，表面机械抛光。

3、管路系统均采用卫生型不锈钢内外抛光管及阀门，焊接采用惰性气体保护焊，焊缝内外表面光滑，使液体生产处于卫生卫生状态。

4、压紧装置可采用手轮压紧装置与手动液压相结合或全自动液压系统，操作方便。

5、关键部件过滤板组，板框焊接采用工装，大小均匀一致。

6、选用全不锈钢膜片式压力表检测过滤压力，安全卫生。

7、硅藻土混合添加装置，罐体采用自动机械抛光，光滑无卫生死角；搅拌轴上部有防漏设计，避免油污滴漏;采用喷水法清洗罐体，清洗快速节水。

过滤原理：

该板框过滤机由若干个过滤机单元组成，而每个过滤单元是由滤板、滤框、纸板构成，纸板夹于板框之间作为吸附过滤介质—硅藻土的支承板。过滤前先涂好预涂层，即先将含有设定数量的硅藻土混合液用泵以设定压力输入机内的各过滤单元，并进行流动循环以产生压差，使硅藻土较均匀地吸附于纸板表面，形成了过滤层、预涂层，过滤时被滤液经泵的压力输入机内，分别流入各过滤单元，通过硅藻土过滤层及纸板截留了被滤液中的残余物，而滤后的清液再由各个过滤单元集于一起，从清液管流出机外。

随着过滤时间的推移，在预涂层上被滤掉的杂质会越来越多，且将阻塞过滤通道，因此需添加额定数量的硅藻土，让硅藻土随同被滤液中的悬浮固物，能同时被滤网截留和吸附，形成新滤层，不让新滤层的微滤孔给堵塞，保持其过滤性能，从而延长滤程周期，增加一次过滤总量。过滤时如需对被滤液体进行脱色，可增加活性炭，从而实现脱色的效果。
